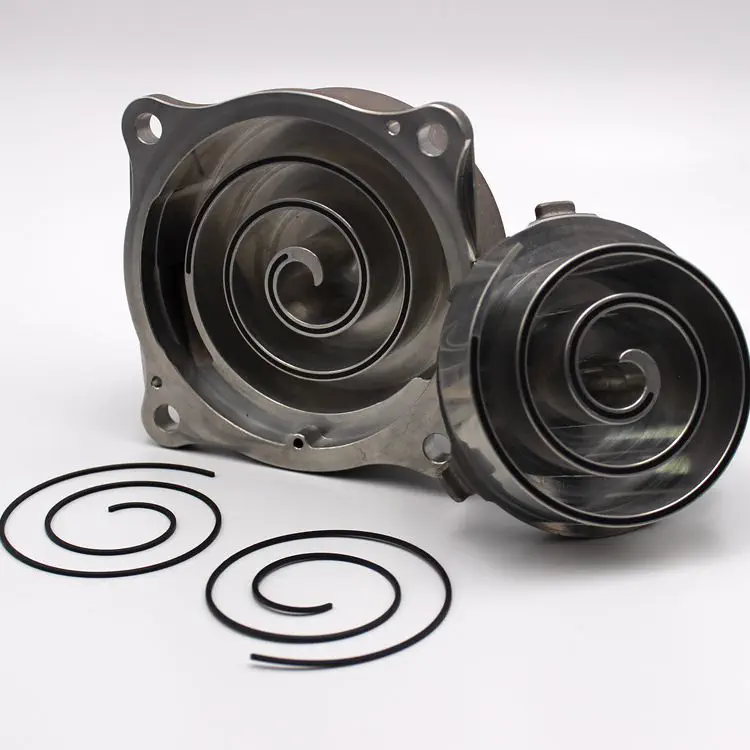

在航空發動機、氫能壓縮機組及半導體真空系統等高端裝備領域，渦旋密封條（Scroll Seal Strip）通過精密對數螺旋線構型，實現旋轉界面納米級流體控制。實測數據表明：其臨界轉速突破42,000 rpm，氦氣泄漏率低至1.3×10?? Pa·m³/s，摩擦功率損失僅為機械密封的19%。
?1. 三階功能層設計?
| ?組件? | 材料體系 | 關鍵性能參數 |
|---|---|---|
| 螺旋槽基體 | 高溫鎳基合金 (GH4169) | 熱膨脹系數：3.8×10??/K (20-800℃) |
| 密封條陣列 | 石墨烯改性聚酰亞胺 (PI/Gr) | 彎曲強度：452MPa @300℃ |
| 徑向補償機構 | 貝氏彈簧組 (17-7PH不銹鋼) | 預緊力梯度：50±3 N/mm |
?2. 密封機制?
?1. 極限工況適應性?
?2. 介質零污染保障?
| 介質類型 | 泄漏率 | 測試標準 |
|---|---|---|
| 氦氣 | ≤1.5×10?? Pa·m³/s | ASME PTC 19.1 |
| 氫氣 | 3.2×10?? mol/(m·s) | ISO 15848-1 |
?3. 能耗與維護成本?
| 指標 | 機械密封 | 渦旋密封條 | 降幅 |
|---|---|---|---|
| 摩擦功率損失 | 35.2 kW | 6.8 kW | ↓80.7% |
| 冷卻水消耗 | 8.5 L/min | 0 L/min | 100% |
| 維護周期 | 3個月 | 24個月 | ↑700% |
?1. 新材料突破?
| 痛點 | 創新方案 | 性能提升 |
|---|---|---|
| 高溫蠕變 | SiCw/γ-TiAl復合材料 | 800℃強度提升至1432MPa |
| 氫脆 | 鈦基梯度功能材料 (FGM) | -196℃沖擊韌性：122J/cm² |
| 氫滲透 | 納米ta-C涂層 | 滲透率降低10?倍 |
?2. 智能監控系統?
?2.1 硬件層?
| 應用場景 | 線速度 (m/s) | 壓力 (MPa) | 壽命 (h) |
|---|---|---|---|
| 航空發動機 | 420 | 0.2-3.5 | ≥25,000 |
| 氫能離心壓縮機 | 280 | 0.8-2.0 | >40,000 |
| EUV光刻機真空腔 | 9.5 | 10?? Pa | 終身免維護 |
渦旋密封條通過對數螺旋流場的精準調控，在旋轉動密封領域?qū)崿F(xiàn)了三大跨越式突破：
