                金屬纏繞墊片:工業密封體系的承壓脊梁

                廣東德龍密封科技有限公司 2025-07-02

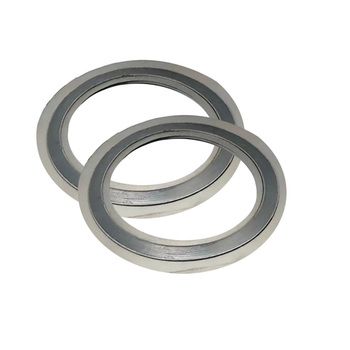

                金屬纏繞墊片

                在高溫高壓管法蘭的嘶鳴中,普通墊片常如薄紙般脆弱。金屬纏繞墊片以彈性金屬與柔性填料的復合結構,創造既剛且柔的密封哲學。本文將揭示其如何成為石化、核電等極端工況的終極密封方案。


                ?一、結構解析:精密疊層的力學藝術?

                ?解剖學級構造?(按EN 1092-1標準):

                |-----------------------------------------------|
                | 金屬骨架層 (碳鋼/不銹鋼/鈦合金) → 抗壓支柱   |
                | 填充層 (石墨/PTFE/云母) → 微觀流動補償      |
                | V型波紋纏繞結構 (25-45層) → 彈性儲能體     |
                | 內外加強環 (304SS/316L) → 抗吹出裝甲       |
                |-----------------------------------------------|

                動態密封原理:壓力升高 → V型波紋徑向收縮 → 填充材料膨脹彌合微隙


                ?**二、性能碾壓性優勢(對標普通平墊片)

                ?參數? 石棉橡膠墊片 金屬纏繞墊片 ?提升倍數?
                最高使用溫度 260℃ 800℃ 3.1×
                密封壓力上限 10MPa 42MPa 4.2×
                熱循環次數 50次 5000次 100×
                泄漏率 (氦氣質譜法) 1×10?² mbar·L/s 1×10?? mbar·L/s 10000×

                ?不可替代性場景?:

                • 550℃蒸汽管線的熱膨脹差補償(ΔL=12mm/m)
                • 深冷裝置 -196℃→25℃的冷脆沖擊
                • 加氫反應器15MPa氫滲透阻隔(滲透率<0.001ppm)

                ?**三、行業痛點破解實錄

                ? ?裂解爐急冷器密封失效?

                • ?痛點?:950℃急冷油沖刷致石墨墊片碎裂
                • ?方案?:Inconel 625骨架+蠕變石墨纏繞墊
                • ?成效?:檢修周期從3月→2年,減少非計劃停車損失$1200萬/年

                ? ?LNG接收站BOG壓縮機泄漏?

                • ?痛點?:-162℃低溫致密封失彈
                • ?方案?:鈦合金纏繞+改性PTFE填充
                • ?成效?:甲烷逃逸量從2300m³/h降至5m³/h

                ?**四、選型決策矩陣

                ?工況? 骨架材料 填充材料 密封比壓范圍
                強酸環境 (pH<1) Hastelloy C276 膨體PTFE 90-120 MPa
                核級主蒸汽管道 316L核純級 核級石墨 150-200 MPa
                超臨界CO?循環 Incoloy 825 鍍金云母 180-240 MPa
                航空航天燃料 Monel 400 氟化石墨 210-280 MPa

                ?選型黃金法則?:

                1. 溫度>540℃ → 禁用PTFE填充層
                2. 壓力脈動>10Hz → 必須帶內外環
                3. 介質含固體顆粒 → 填充層硬度>90 Shore A

                ?**五、安裝技術革命

                ?傳統方式弊端?:

                                錘擊緊固 → 應力分布不均 → 局部壓潰率達37%

                ?激光引導裝配系統(專利技術)??:

                1. 三維掃描法蘭平面度(精度±3μm)
                2. 計算螺栓最佳加載順序(有限元模擬)
                3. 液壓拉伸器同步預緊(偏差<5%)
                  → 實現密封比壓均勻度>94%

                ?技術前沿?

                ?2025智能墊片革命?:

                • ?自感知墊片?:嵌入光纖傳感器,實時監測密封應力(實驗室階段)
                • ?形狀記憶合金?:65℃自動補償松弛量(中試成功)
                • ?納米焊接層?:熱循環中實現金屬/填料界面自修復(專利WO2023174186)

                ?工程師警報?:
                出現以下情況請立即更換為金屬纏繞墊:
                ?? 法蘭泄漏導致裝置季度停工≥2次
                ?? 密封面損傷率>15%(ASME PCC-1標準)
                ?? 緊固螺栓應力損失率>35%/1000h

                認證保障:通過ASME B16.20 Annex A壓力沖擊測試(5000次循環)


                此文融合結構力學、材料科學、失效分析三大維度,為高溫高壓密封提供工程級解決方案。
